JENM7系列塑壳断路器
JENM7系列塑壳断路器 JENM7系列塑壳断路器
产品概述
      JENM7系列塑壳断路器适用于交流50或60Hz,额定电压至690V,额定工作电流至800A的配电网络电路中,用于分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。也能作为电动机的不频繁起动及过载、短路、欠电压保护。该产品体积小、分断高、飞弧短,可垂直安装与水平安装。
技术参数

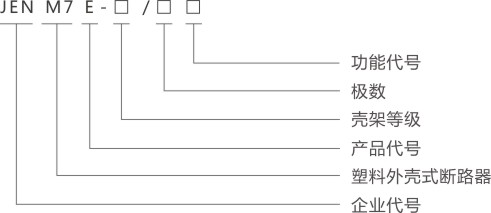

产品型号规格



使用安装​

环境温度:低于50℃
海拔高度:低于2000m
耐受特性:防潮、耐霉菌、耐辐射
安装条件:倾角低于22.5°
使用环境:可在船舶正常震动时、地震情况下(4g)可靠工作。须在无腐蚀金属和破坏绝缘的气体,无导电尘埃,爆炸危险物质的环境下。
符合标准:GB14048.2。

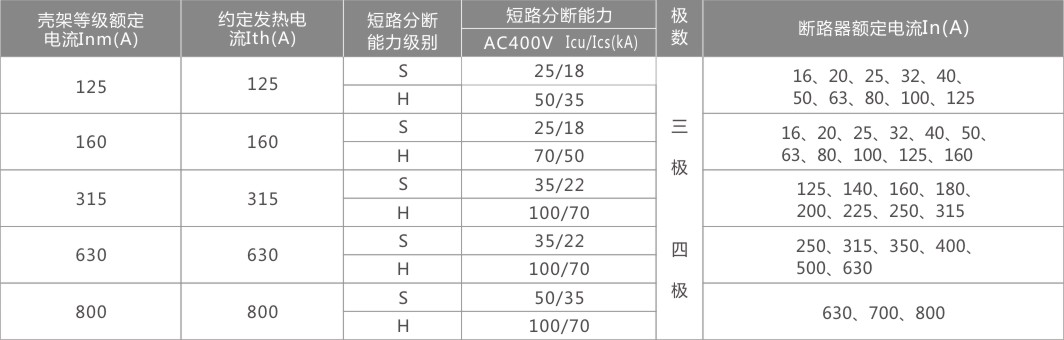

断路器额定值​



分类

按壳架等级分:125、160、315、630、800
(注:125位63壳架升级型,160为125壳架升级型,315为250壳架升级型,630为400壳架升级型。);
按分断能力分:S标准型、H高分断;
按极数分:3极、4极;
按用途分:配电用、电动机保护用;
产品代号:无-热磁式

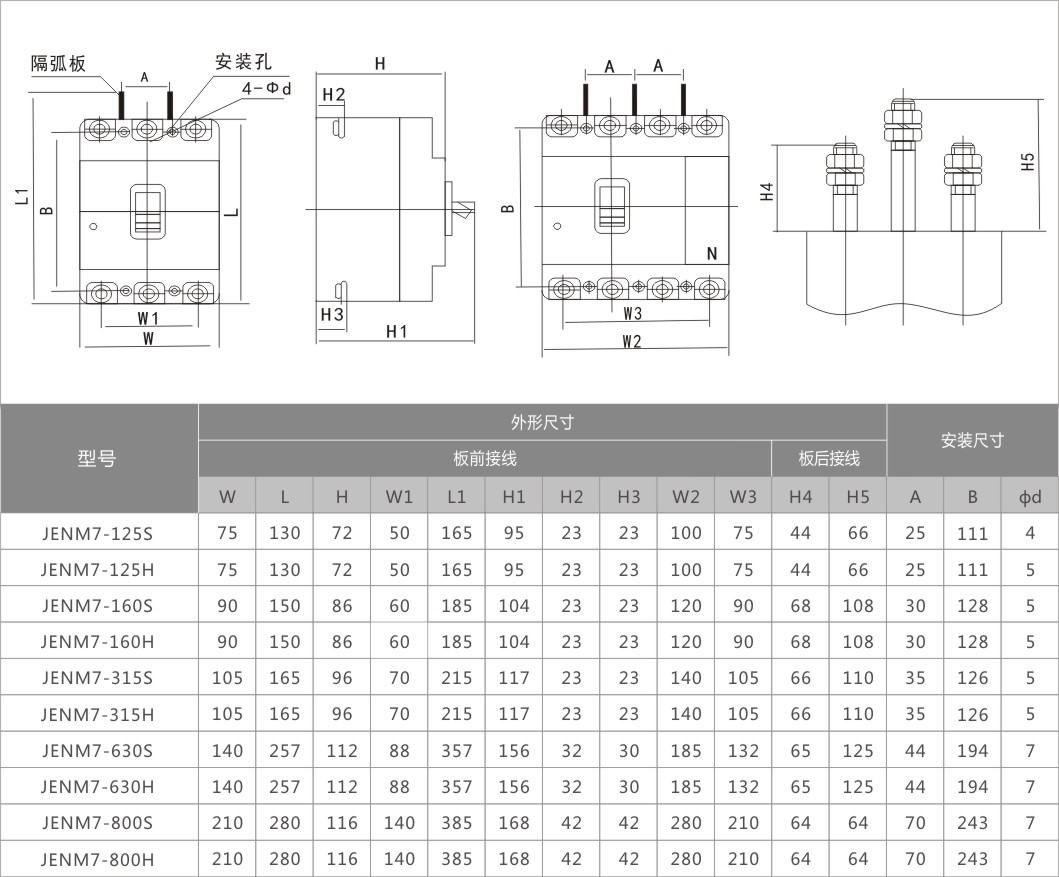

外形及安装尺寸
