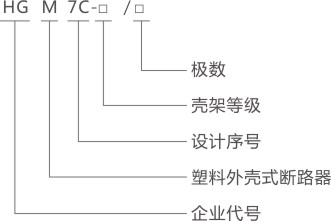

产品型号规格

使用安装

环境温度：-25℃至75℃
海拔高度：低于2000m
污染类别：III。
大气条件：大气相对湿度在最高温度40℃小于50%，低温环境允许较高的相对湿度。
使用环境：须在无强烈震动和冲击，无腐蚀金属和破坏绝缘的气体，无导电尘埃，爆炸危险物质和强磁场干扰的环境下使用。
符合标准：GB14048.2-2008、GB/Z

                6829-2008、Q/GDW11196-

                2014、Q/GDW 11020-2013
​

分类

按壳架等级分：250、630;
按额定电流分：250型：100、125、140、
                                       160、180、200、
                                       225、250
                         630型：200、225、250、
                                      315、350、400、
                                      500
                         800型：630、700、800
按极数分：3P+N
​

主要特点

        多功能：具有长延时、短延时和瞬时三段保护以及剩余电流保护功能，短延时与瞬时动作时间及动作电流可设，保护功能可选择开启或关闭。采用电流互感器自生电原理，脱扣机构工作与供电电源无关。
        具有过压保护、欠压保护、缺相保护、错相保护、断零保护、浪涌保护、自动重合闸、通讯等功能。可显示额定电流、负荷电流、三相电源电压、剩余电流整定值、电网剩余动作电流等参数；可进行跳闸类型（剩余电流、闭锁、过载、欠压、过压、缺相）识别、 显示，并可存储、查询、删除。
       小体积：集剩余电流保护、过电流保护、自动重合闸功能于一体，体积小、功能全， 较市场常规类产品体积减小20%，可减小产品在柜内的安装空间。

       易操作：人机交互界面 液晶中文显示，人机界面友好，按键操作简便。
       智能化：采用高性能32位ARM微处理器，实时进行信号处理和智能控制。
       可通讯：485通讯接口，可与上位机通讯，实现四遥功能，可记录和查询引起跳闸的相序、原因和跳闸的时间等详细数据；多种通讯协议可选。
​

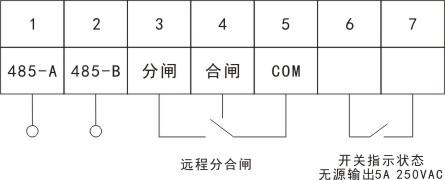

二次接线端子

 ​

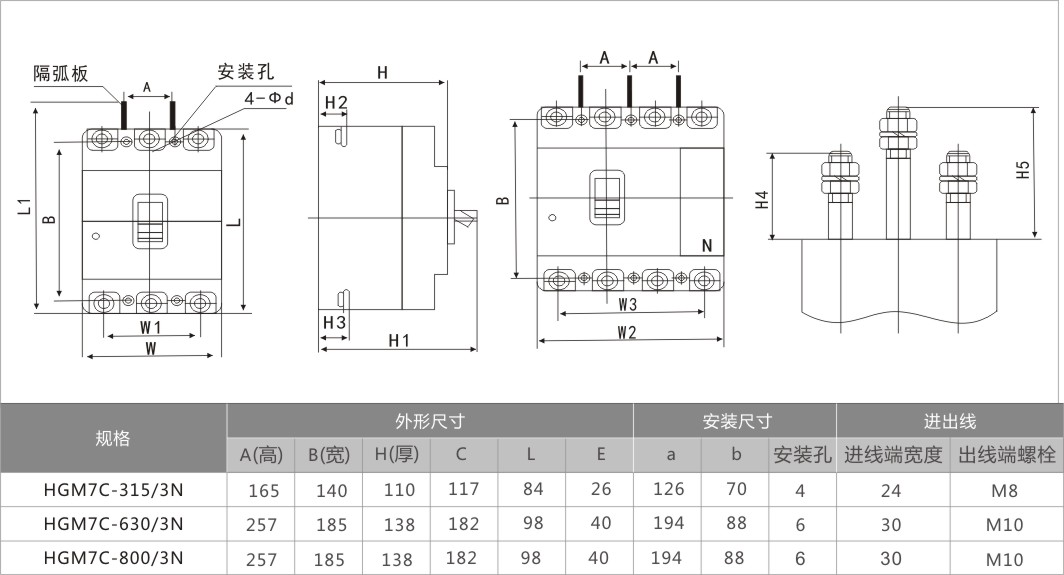

外形及安装尺寸​
​
