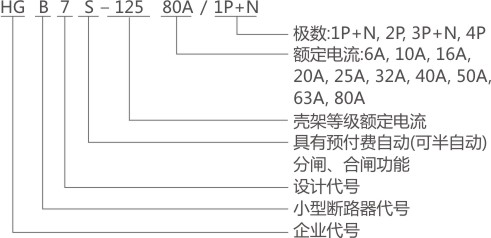

产品型号规格

使用安装

环境温度：-40℃~+70℃，且24h的平均温度值不超过+35℃；
海拔调试：不超过2000m；
污染等级：2级；
防护等级：IP20；
安装类别：II 类及 III 类；
安装方式：采用35mm宽安装导轨垂直安装，任何方向允差2°；
接线方式：用螺钉压紧接线，拧紧力矩2.5N.m。

主要特点

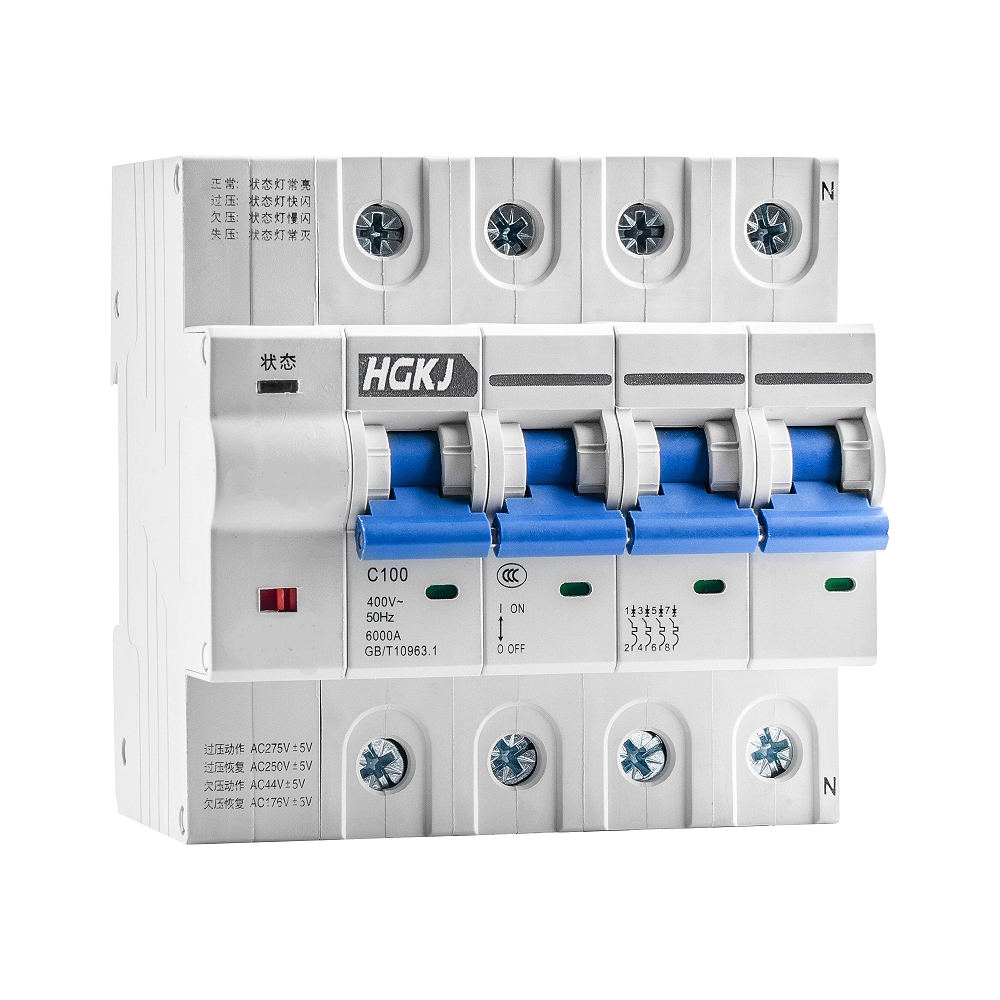

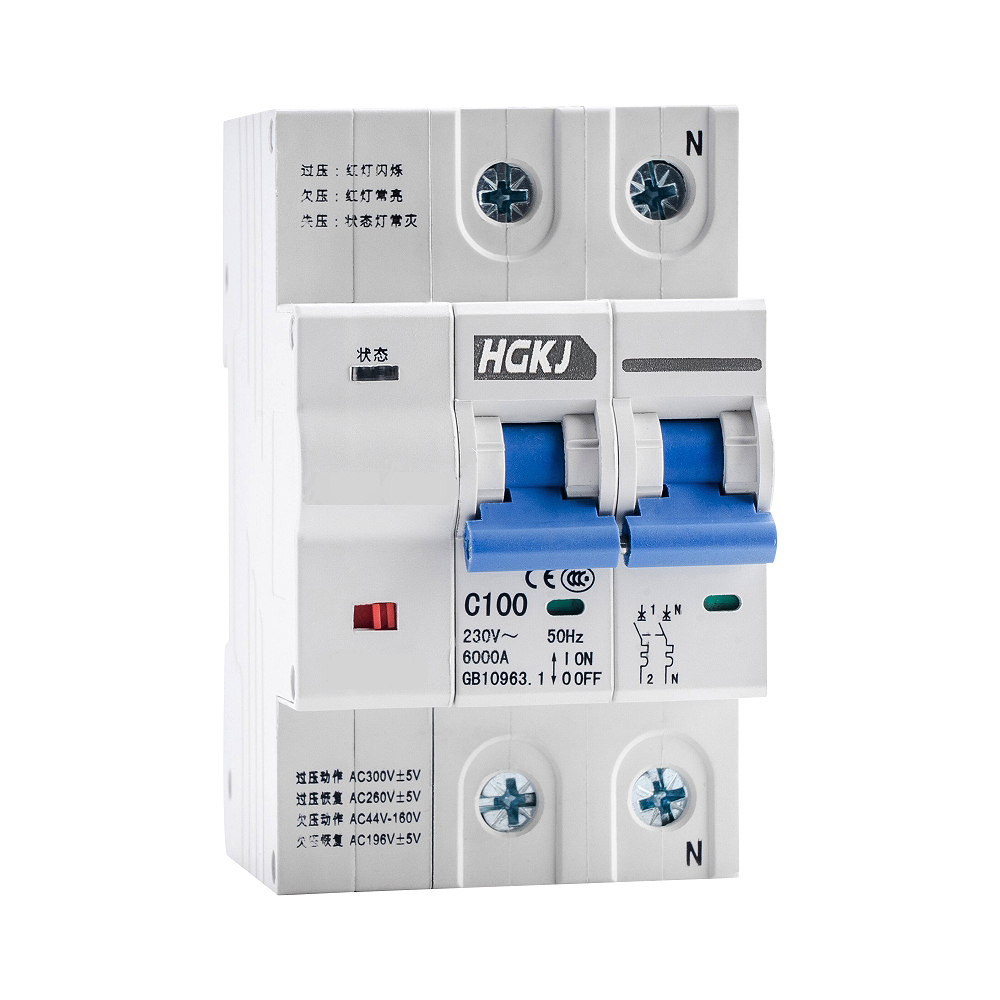

HGB7S-125 电能表外置断路器该产品由1P+N或3P+N高分断小型断路器和18MM宽的标准1P智能脱扣重合闸模块拼装而成；
该产品需接收远程控制信号(如电能表控制信号等)来实现远程重合闸功能；
该产品具有短路、过载保护功能；
该产品设有“自动”“手动”两种工作模式，并有LED指示灯(亮为正常有费状态)
该产品侧面设有合闸信号(C)和反馈信号(F)的标准接口；
该产品在“手动”模式下，不支持远程合闸功能，(如同电能表预费付专用断路器功能)
该产品在任何状态下，接收分闸命令脱扣后，人工手动将无法 合闸，且合闸时，内部触头始终处于断开位置；
该产品且有记忆功能，当停电后再次来电，产品始终保持停电时的工作状态；
该产品的远程自动合闸时间<2S；
该产品的智能脱扣重合闸模块的静态功耗<0.2MA；
该产品在处于“用户欠费”状态下，内部触头始终处于断开位置，人功手动将无法合闸；
该产品采用内部轴同步传动方式实现自动合闸功能；
该产品符合2015年国家电网最新技术规范。

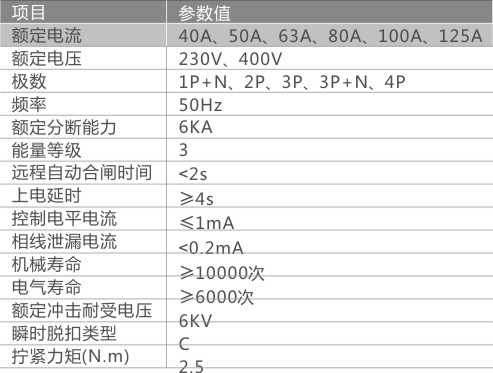

主要参数及技术性能

​

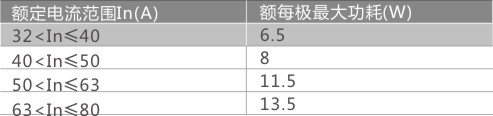

每极最大功耗

​

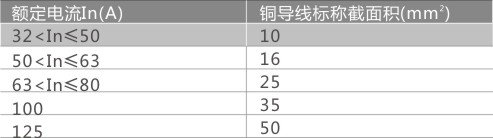

连接导线

​

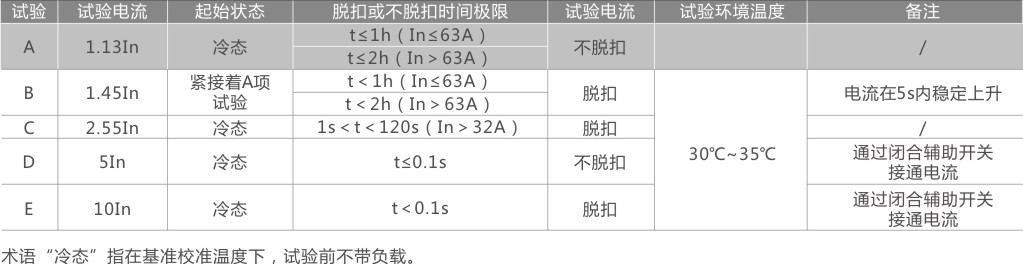

时间-电流动作特性

​

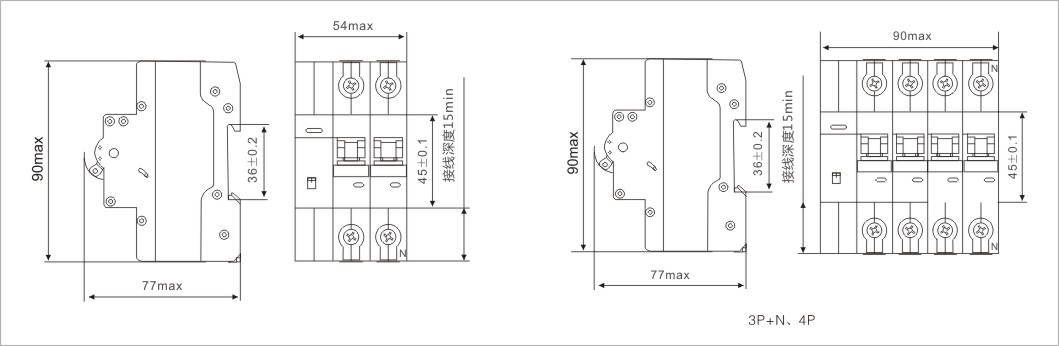

外形及安装尺寸

​
